蒸汽回收裝置→鍋爐排污擴容器的汽液兩相流疏水器的介紹？
汽液兩相流疏水器廣泛應用于電力、煤炭、冶金、石油、化工等行業，它是近年來研究并推廣的一種全新結構的設備。該產品目前在全國大、中、小電廠普遍推廣應用，并收到良好的經濟效益和社會效益。
而今天我們要說的是蒸汽回收裝置→鍋爐排污擴容器的汽液兩相流疏水器之間存在的關系，在滿負荷最大流量時，原有同類產品和汽液兩相流疏水器均能滿足生產要求。在低負荷小流量時，原有同類產品進入調節器內的疏水壓力和氣的壓力幾乎平衡，由于小汽孔存在，衰減了汽壓，進入閥芯內部的汽壓略小于疏水壓力，汽信號減弱，所以阻礙疏水的作用就弱，調節性能差。
汽液兩相流疏水器在低負荷時，由于結構發生變化，進汽方式為環型進汽，汽壓不受影響，進入調節器內的汽壓高于疏水壓力，汽信號準確，阻礙疏水的作用更強，調節性能好。而且液位波動更小、更穩定。取消信號筒，改為信號管直接采集汽信號，安裝更加簡單，現場管道布置更加簡潔。
汽液兩相流疏水器適用范圍擴大，對軸封加熱器、蒸汽回收裝置、連排擴容器、鍋爐排污擴容器、熱網換熱器、閃發罐等工況不穩定及石化、冶金企業等流量小、壓力低的設備更加合適。
汽液兩相流疏水器技術裝置組成：
★相變管（信號管）：其作用是根據液位高低采集汽相、液相信號。
★自調節液位控制器：是控制液位的主要設備。
★旁路閥：為閘板閥，其作用是：修正由于參數提供不準造成的誤差。
★入口閥：為閘板閥。

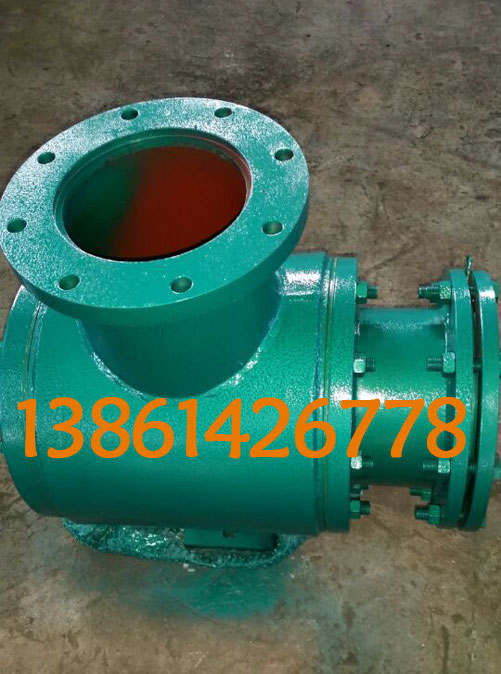

汽液兩相流疏水器
★汽閥：為閘板閥。
★加熱器
★連接短管

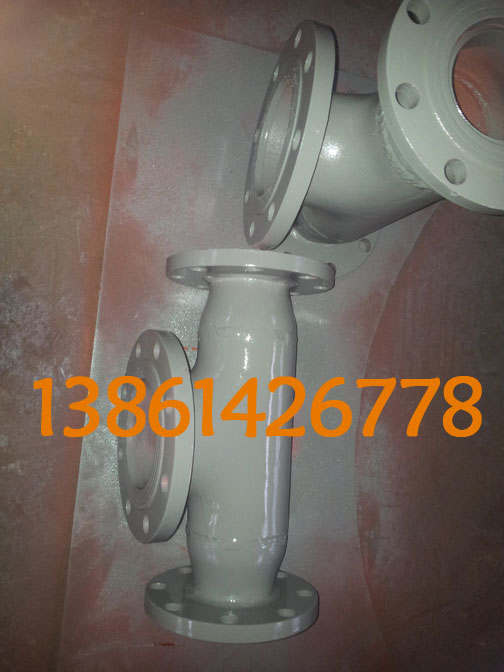

汽液兩相流疏水器設計參數：汽液兩相流疏水器
★最大工作壓力：≤16MPa；
★最大工作溫度: ≤455℃；
★調節汽用量：約為疏水容積流量的1－3‰；
★可通流量：根據最大流量設計。 |
